如何作出如下图所示的规范XRD谱图，是SCI论文写作的一项基本素质。今天就谈一下我个人的作图经验，供大家参考!

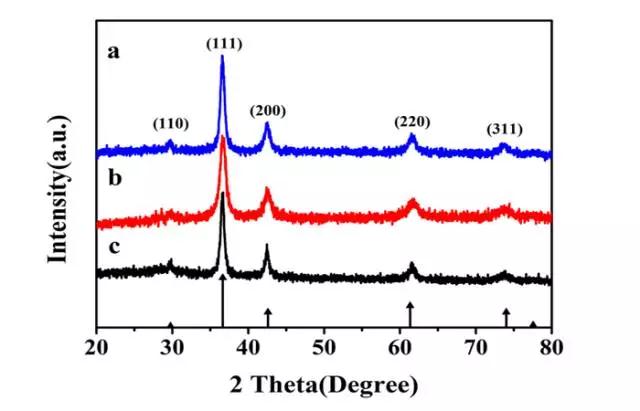

图1 某材料的XRD图谱
首先样品经过XRD分析仪分析后，可以输出供Jade打开的数据(当然也可以直接输出txt格式的数据)。通过Jade打开数据后，对比标准图谱确认数据是否可靠，可靠的数据我们将通过Jade输出测试数据和标准图谱的txt格式数据，然后将txt格式数据通过excel过渡到origin里面，通过origin进行图形绘制。
ade可以通过recall读取单个测试数据，也可以通过read pattern files(file菜单下第一个)读取整个文件夹数据。将数据读取到Jade中就会出现上图二的界面。
图2 读取XRD分析仪输出的文件
找数据对应的标谱有很多种，介绍一种简单快速方法，选PDF菜单下的chemistry打开上图三所示的元素周期表，在元素周期表中选择确定有的元素和可能有的元素然后点击ok，会出现很多相关物质的标谱，单击后出现对应的峰值线可以和下面的测试谱图进行对比配对，找到合适的可以Add进去。
图3 打开PDF菜单下的Chemistry
如图四中的物质对应Cu的标准图谱，但是前面未对应的峰值需要继续找标准谱图对比，结合我个人的实验可以确定为Cu2O，所以可以得出如下猜测：1.制Cu的实验未还原完全导致存在部分Cu2O。2.制Cu2O的实验还原过度生成了Cu。3.制成的Cu长期保存，有少量氧化。
图4 找到对应物质的标准谱
具体的结论需要结合自己的实际情况。同时双击物质标谱你可以得到图五所示的物质晶体学参数，这些参数常用的就是2-Theta角和峰值强度，当然信息远不止于此。你可以通过Print、Export、Copy等手段得到这些数据。
图5 双击标准谱得到PDF卡片信息
在File菜单下通过save你可以将测试数据进行多种格式保存，也可以通过Print Setup得到图六的XRD图继续进行编辑!
图6 进一步编辑
得到的标谱数据导入到origin里面作出标准XRD图谱的线图(选取数据再点Line即可)。
图7 标准谱线作图
图8 选择参数
然后在线图的空白处右击打开菜单，点开如上图所示的Plot Details(或者直接双击线图中的线)。将Line改成Scatter;Size改成0;Drop Lines中选择Vertical。点击OK完成就会出现下图的标谱图线啦!
图9 标准谱线结果
接下来就是添加测试数据了，这一步很重要!同样在图形空白出右击打开菜单，点击Plot Setup添加book1里面的XRD测试数据。选择book1;Plot Type中选择Line;Show里面选择book1数据中对应的X、Y轴数据;点击Add添加book1数据到标准线图中(一定要点Add，否则未完成添加)。点击OK完成图形就合并了!
图10 添加数据
图11 添加数据后
剩下的就是修图了，因为图中三条XRD数据图强度值相差不大，我们可以通过调整数据值改变他们之间的间隙，同列数据的加减乘除是允许的(加减不会改变图的轮廓，乘除可以可以起到放大缩小的作用，记得按需搭配使用即可)。
图12 调节谱线间距
图13 调整后结果
图14 出图
图15 调节出图参数
通过调节标尺、图形优化、添加文本就可以得到漂亮的XRD标准谱图了(图十四)，这些相信大家自己就可以做到!随后可以在File菜单下选择Export Graphs出图，出图的细节大致说一下。
选择需要的图片格式，一般png;改图片名字;改存储文件夹;修改尺寸;修改分辨率，一般SCI的书面打印要求至少是300
